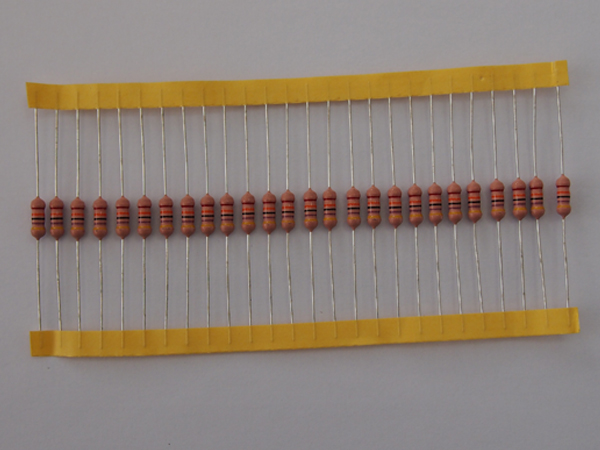

RI40型玻璃釉電阻器
產物特色
■ 耐浪涌特征優良的電阻器。
■ 到高阻值的耐濕性也很穩定的特征。
■ 對應歐盟RoHS。在電阻中所含的鉛玻璃，不包羅在歐盟-RoHS指令中。
■ 因為對應外表裝置成形，以是可主動裝置。經由過程UL、CQC、VDE認證。
■ 用處 l TV、CRT顯現 l 復印機 l LBP LBPs l VTR VTRs l 開關電源 l AC適配器 電磁爐，電壓力鍋

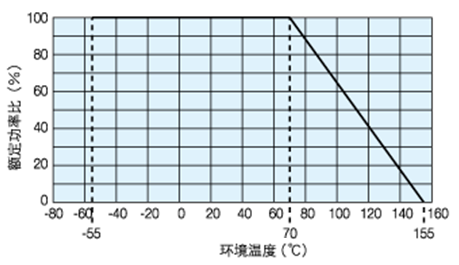

負荷特征曲線

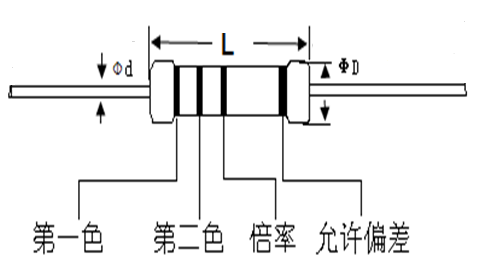

形狀尺寸（mm）
| 規格 | 額定功率 | L±1 | ΦD±0.5 | φd±0.05 | 注 |
| RI40 | 0.25W | 6.8 | 2.4 | 0.5 | |
| 0.5W | 9.8 | 3.5 | 0.55 | ||
| 1W | 11.0 | 4.0 | 0.65 | Φ3*9 | |
| 1W | 11.5 | 4.0 | Φ3*10 | ||
| 1W | 11.5 | 4.5 | Φ3510 | ||
| 1W | 12.5 | 4.0 | 0.75 | Φ3*11 | |
| 2W | 15.5 | 5.0 | Φ4014 | ||
| 2W | 15.5 | 5.6 | Φ4514 | ||
| 3W | 17.0 | 7.0 | |||
| 5W | 24.0 | 8.0 |
|
額外值
| 型號 | 雙倍耗電 | 阻值市場規模 | 阻值計算誤差 | 至高進行電阻 | 是最高的過功率因數補償額定電壓 | 耐相電壓 |
| RI40 | 0.25W | 1K~1000MΩ |
±1%(F) |
1000V | 1500V | 500 |
| 0.5W | 1500V | 2000V | 600 | |||
| 1W | 2000V | 3000V | 800 | |||
| 2W | 3000V | 4000V | ||||
| 3W | 4000V | 5000V | ||||
| 5W | 5000V | 7000V |
額外情況溫度 : ＋70°C
利用溫度規模 : －55°C～＋155°C
額外電壓是√額外功率×公稱電阻值 所算出的值或表中最高利用電壓二者中小的值為額外電壓。
電氣特征
| 實驗所名頭 | 身體中請 | 工作習慣 | ||||||||||||||||||
| 耐電流 | 應無熱擊穿或飛弧情況 | 包箔法,給予的電壓見格外值表,1min±5S | ||||||||||||||||||
| 過電壓（短暫候） | △R≤±（0.5%R+0.05Ω） | 2.5倍格外電阻值或比較高過荷電阻值，取后者中低的一立方米給予5秒 | ||||||||||||||||||
| 可焊性 | 沾錫大小不大于95% | 260±10℃、2±0.5S | ||||||||||||||||||
| 導入端強度 | △R≤±（0.5%R+0.05Ω） | 拉力：10N、10±1S 婉延：2×900 改善：2×1800 | ||||||||||||||||||
| 耐不銹鋼焊接熱 | △R≤±（0.5%R+0.05Ω） | 260±10℃ 10±1S or 350±5℃、3.5±0.5S | ||||||||||||||||||
| 水溫迅速更改 | △R≤±(0.5%R+0.05Ω) | -55±3℃、30min; 155±3℃、30min 5次輪回轉世 | ||||||||||||||||||
| 斷續過強度 | △R≤±(5%R+0.1Ω) | 2.5倍特別電壓降 通1S、斷25S 10000次宿命 | ||||||||||||||||||
| 內阻室內溫度指數 | TCR≤±200PPM/℃ | 低于空調溫度100℃、衡溫30～40min | ||||||||||||||||||
| 經久性 | △R≤±(5%R+0.1Ω) | 70±2℃、1000h，格外整流電流值 1.5小ON、0.5小OFF的的周期. | ||||||||||||||||||
| 不測超負荷 | 紗網圓筒形不要變暗 | 16、25倍額外的輸出功率相電壓，提升5±0.5min； | ||||||||||||||||||
| 恒定干冷 | △R≤±(5%R+0.1Ω) | 40±2℃、90～95%RH、56天 | ||||||||||||||||||
| 耐浪涌特征英文 | △R≤±（5%R+0.1Ω） |
蓄電池充能科學檢測：照下表施用電阻，充能4.5S、蓄電池充能0.5S，開始50次打擊網絡謠言科學檢測。
|
